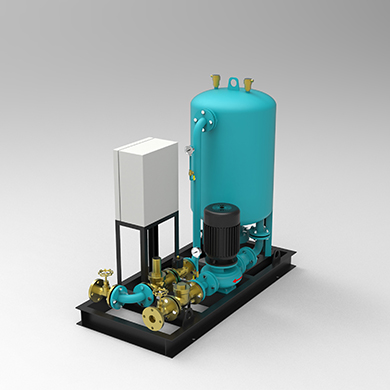

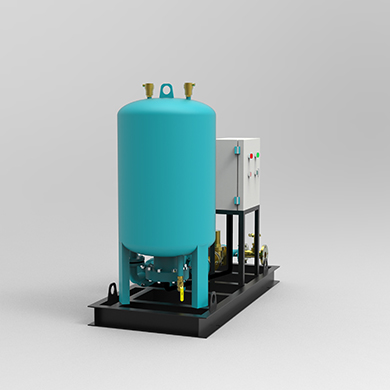

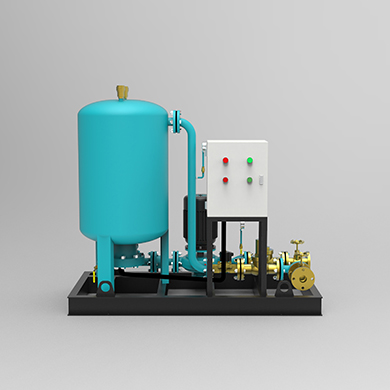

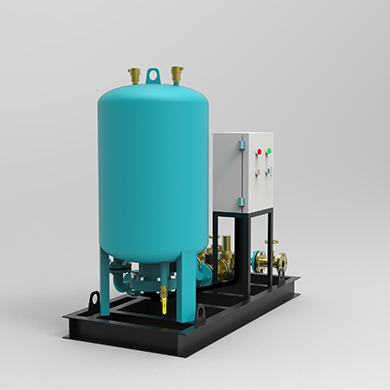

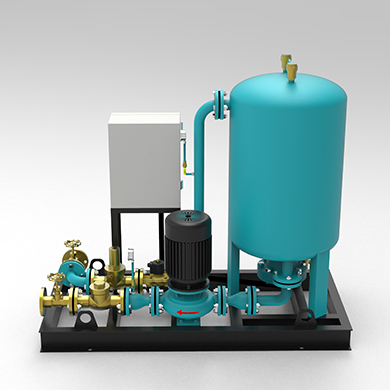

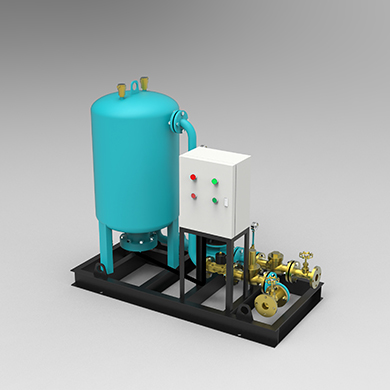

超声波排气阻垢装置

　　一 、产品概述

　　本设备是一种应用于暖通空调系统循环的自动除氧排气装置。暖通空调系统的脱气是指从流体中去除自由和溶解的气体，特别是对一些反应性气体，如氧气等。在暖通空调系统运行中，消除自由和溶解的气体对于防止暖通空调系统的腐蚀提高使用寿命非常重要，自由气体的存在会增加液体循环的能耗，排除自由气体会有效降低系统循环能耗。超声波排气装置可以单独或串联使用，也可以与常规除气技术结合使用。

　　我们知道液体在与空气接触后，气体就会溶进或溢出。在一定温度和压力条件下，溶进液体中的气体会达到饱和，一旦外部温度和压力条件发生变化，这种饱和状态就会被打破，将会有更多的气体溶入或部分气体溢出。而从液体中逃逸出来的气体就会形成气泡，这些气泡会增加暖通空调循环系统的运行阻力，为克服这些阻力，会增加输配系统的功率，使大量的电能消耗在无用功上。而流动的液体更易将较大的气泡打碎形成更细小的微泡，进一步加重系统运行的负担。

　　水中的溶解氧和二氧化碳及其他反应性气体，在系统运行中，会不断腐蚀管道、阀门等设备的内壁，形成一层很难溶解且导热不良的铁垢，即使不易腐蚀的管道和设备，也会因为系统中剥落的铁锈等杂质沉积和附着在其表面，而使热阻系数和运行阻力增大，严重时会使管道破裂漏水，影响锅炉和空调设备的运行安全。

　　传统的除氧排气包括化学和物理两种方法，其中物理方法主要有：叶轮除气、真空除气、加热除气、解析除气、海绵铁除气，而实际应用中，大部分还采用的是能耗高的加热除氧除气技术。这些除氧除气技术，普遍都存在一些无法避免的局限性——有的会产生有害的杂质，有的运行成本能耗高，有的工作不稳定除气效果不佳，所有这些问题使得传统除氧除气方法，单独运行在暖通空调系统上， 很难达到预期的效果。

　　针对传统技术存在的缺陷和不足，本超声波自动排气机的目的在于提供一种可应用于暖通空调的超声波高效排除液体中溶解和自由气体的装置。该超声波排气装置通过改变超声波的功率和频率和除气装置的结构，能够实现在不同的应用场合改变设备的体积，实现快速排气。大幅减少暖通空调系统腐蚀带来的损耗并提高了运行效率、能有效地控制成本和资源流失。符合现今建筑行业节能降耗的原则。

　　本超声波排气装置，可针对暖通空调系统的大小，通过设置不同的超声波发生器功率和改变装置罐体大小，就能够很容易地匹配不同规模暖通空调系统，实现快速除气和排气。

　　超声波自动除氧排气机是一种新型的暖通空调系统除氧除气设备，除氧除气相比传统方法效果要好很多，且节能。可长时间连续运行，效果稳定，是液体除氧脱气传统方法的高效替代品。

　　二 、型号意义

　　主要参数                    LMBQG-200               LMBQG-800            LMBQG-2000

　　额定流量{m³/h}               200                              800                          2000

　　额定流量{L/S}                   56                               223                           556

　　工作压力{Mpa}                 1.6                              1.6                             1.6

　　电机功率{Kw}                   0.75                            1.5                              2.2

　　进口管径                         DN25                         DN40                         DN50

　　出口管径                         DN25                         DN40                         DN50

　　温度范围{℃}                                                   -15-105

　　设备尺寸(L*W*H)      1700*800*1300         2000*900*1500        2500*1000*1800

　　三 、工作条件

　　1、系统**工作压力≤1.6Mpa;

　　2、适用介质：无腐蚀性液体;

　　3、周围环境温度不超过 40℃，相对湿度不超过 95%

　　四 、主要用途

　　LMBQG 型排气阻垢装置是我公司专门针对供暖、制冷设计的专用设备。利用超声波原理去除供暖、制冷系统中的气体，并且阻止系统中垢的产生以及去除，使系统运行更高效。

　　五 、产品特点

　　1、工作原理：超声波引入液体中时，超声波会产生声空化。液体会在高低压循环中会被反复压缩和膨胀，在低压循环中，生成细小的真空气泡(空化气泡)，这些细小的气泡在压力循环中不断增长。在真空气泡生长的过程中，分散和溶解在液体中的气体，会不断进入真空气泡，如此循环真空气泡就会变成不断增长的大气泡。这些大气泡会迅速浮到液体表面破裂，气体便会从气泡中逸出离开液体。至此超声波除气设备就完成了除气和排气过程。

　　超声波排气机能持续将液体循环系统的一部分含有游离和溶解态气体排除系统之外。此后这部分经过脱气处理的，几乎不含有游离和溶解态气体的液体会被重新注入系统中参加大循环，这些已经过脱气处理的液体，为达到溶解平衡，会重新反向吸收系统中的游离态和溶解态气体。如此经过多次循环后，整个系统中的游离态和溶解态气体就被彻底清除干净了。

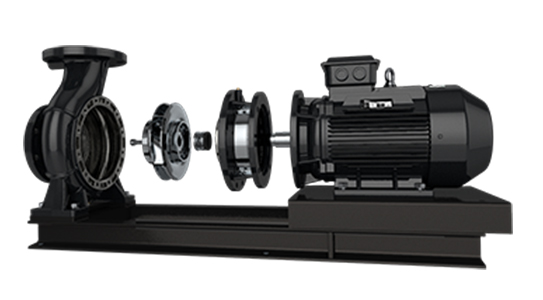

　　2、采用超高效节能泵，设备效率提高;

　　3、采用超声波技术提升系统排气效率;

　　4、采用懒猫邦超导材料能有效阻止系统垢的产生以及增加介质的导热性能。

　　六 、安装说明

　　以 LMBQG-200 为例：

　　1、超声波排气阻垢装置自带钢结构基础，混凝土基座可不做;

　　2、超声波排气阻垢装置进出口接系统回水总管;

　　3、控制系统与整个暖通自控系统联动。

　　七 、维护与保养

　　1、进出水管需高度密封，不漏水、漏气;

　　2、定期检查电流值，不得超过电机额定电流;

　　3、定期检查气压罐压力值，及时用排气阀排除超声波技术从系统中排出来的气体;

　　4、及时清理设备下方排污阀，排出系统的垢;

　　5、设备运行中需专人看管，以免发生意外;

　　6、设备长期运行时，应定期检查电机等机械部件;定期检查超声波模组运行效率，定期检查系统超导材料的含量，以保证系统的高效运行。
